| 品牌：注浆一体机 | 往复单元：活塞泵 | 型号：WDSJ-3型注浆一体机 |
| 材质：铸铁 | 用途：流程泵 | 驱动方式：电动 |
| 性能：*** | 输送介质：污水泵、杂质泵 | 叶轮数目：单级 |
| 泵轴位置：卧式 | 叶轮结构：敞开式叶轮 | 叶轮吸入方式：单吸式 |
| 汽蚀余量：1000mm | 吸入口径：38mmmm | 排出口径：32mmmm |
| 重量：450kgkg | 电压：380VV | 功率：7.5+3kwkw |
| 规格：单缸泵 |
主要技术性能参数
设备型号：WDSJ-3砂浆搅拌注浆一体机
2.1搅拌系统
序号 | 主要技术参数 | |
1 | 生产能力（m/h） | 3 |
2 | 电动机型号 | Y100L-2 |
3 | 电机功率（KW） | 3 |
4 | 电机转速（r/min） | 1420 |
5 | 减速机型号 | WPDX-100 |
6 | 速比 | 1：30 |
7 | 搅拌筒有效容积（L） | 195 |
2.2注浆系统
序号 | 注浆泵型号 | BW60-8 |
1 | 缸数 | 1 |
2 | 缸径（mm） | 80 |
3 | 活塞行程（mm） | 73 |
4 | 压力（MPa） | 8 |
5 | 输送量（m3/h） | 3.6 |
6 | 电机功率（KW） | 7.5 |
7 | 输入转速（r/min） | 1440 |
8 | 排浆管内径(mm) | 32 |
9 | 吸水高度（m） | 2 |
10 | 三角带型号 | B1575（3槽） |
2.3注浆记录仪显示打印及电磁流量计系统
序号 | 主要技术参数 | |
1 | 注浆记录仪型号 | WGJ-E2A |
2 | 注浆记录仪精度 | 1.0 |
3 | 注浆记录仪输入电压（V） | AC220 |
4 | 电磁流量计规格型号 | WDD32YTPIARN2 |
5 | 电磁流量计精度等级 | 0.5 |
6 | 电磁流量计公称压力（MPa） | 6.3 |
7 | 电磁流量计口径（mm） | DN32 |
8 | 电磁流量计流量范围（L/min） | 250 |
9 | 电 | 316L |
机器结构和工作原理

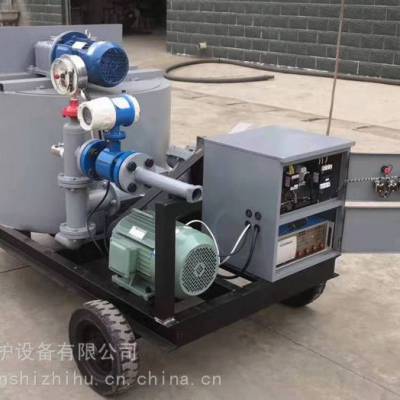

该机由高速搅拌机构、注浆机构、注浆记录及打印系统、电磁流量测量系统、压力显示、电器控制系统、机架等部分组成。
高速搅拌机构
搅拌机由电机、摆线针轮减速机、搅拌筒、储料筒等组成（参见附图1）。工作时，电机带动搅拌筒中的搅拌叶搅拌物料，同时也带动出料筒中的搅拌叶旋转给出料管喂料和防止物料沉淀。
出料管终端与我公司生产的BW60/8注浆泵相连可以完成输送和注浆工作。
注浆机构
BW系列单缸注浆泵主要由电动机、变速箱、泵头、机架、护罩、三角皮带传动机构等部分组成（参见附图2），变速箱为封闭式壳体，采用飞溅润滑方式润滑各个运动部件，相互啮合的一组齿轮可将电动机的回转运动传送至曲轴，推动连杆、十字头使活塞产生往复运动。BW60-8为轴承式连杆，具有噪音低、转动灵活、等特点，同时配置有离合操纵机构，动力切换方便、传动平稳可靠。
泵头主要由泵头三通、缸套、活塞、拉杆、球笼、气室、压力表、连接法兰等部分组成（详见附图3），为下进上出型，通过拉杆带动活塞进行往复运动，来控制钢球与球笼座的开合进行吸排浆作业。活塞采用反唇结构，活塞座与拉杆采用10°锥面接合，活塞的压紧采用M14×1.5内螺纹连接方式，此结构具有拆装方便、密封性能好、结构简单等优点。气室上装有清洗阀、出浆管及压力表装置，也可***带有自动控制的电接点压力保护装置，当工作压力超过预设的额定压力时，可及时切断主电路，使设备停止运转。
注浆记录机构及电磁流量机构
注浆记录仪主要由机箱、控制面板、打印机、主板等部分组成，电磁流量计主要由表头、控制面板、流量检测、联接法兰等部分组成，注浆记录仪和电磁流量计经联接电缆、信号线连通后，组成注浆流量监测系统，可实现瞬时流速显示、注浆总量显示、注浆时间显示及注浆参数的打印功能。
