| 品牌：磐石重工 | 型号：80/80 | 材质：铸铁 |
| 驱动方式：电动 | 用途：流程泵 | 订货号：80/80 |
| 货号：80/110 | 泵轴位置：边立式 | 叶轮结构：封闭式叶轮 |
| 叶轮数目：单级 | 叶轮吸入方式：双吸式 | 原理：液环泵 |
| 性能：无泄露 | 输送介质：污水泵、杂质泵 | 扬程：300m |
| 转速：1440r/m | 功率：7.5kw | 流量：5m3/h |
| 重量：450kg | 电压：7.5v | 规格：双液泵 |
| 是否跨境货源：否 |
主要技术参数
（本公司可根据用户需要，设计制造各种结构型式、压力、排量及隔爆型、防腐型产品。）
型 号 (油缸直径/料缸直径) | 80/80 | 80/110 | |||
料缸直径(mm) | 80 | 110 | |||
电机功率(KW) | 7.5 | 11 | 15 | 11 | 15 |
（匹配）齿轮泵型号 | CB-FC40 | CB-FC50 | |||
齿轮泵排量ml/r /压力MPa | 40 /16 | 50/16 | |||
排浆量（m?/h） | 4～5 | 4～5 | 4～5 | 5～7 | 5～7 |
出口压力（MPa） | 0～5 | 0～8 | 0～10 | 0～4 | 0～4 |
噪声功率级(dB(A)) | 110 | 110 | 110 | 110 | 110 |
出浆口直径(mm) | 32 | 32 | 32 | 32 | 32 |
吸浆口直径(mm) | 38 | 38 | 38 | 38 | 38 |
料缸数量 | 2 | 2 | 2 | 2 | 2 |
输送距离(m) | 垂直80；水平200 | 垂直100；水平300 | 垂直100；水平500 | 垂直120；水平600 | |
颗粒大小(mm) | ≤5 | ≤5 | ≤5 | ≤5 | ≤5 |
吸浆高度(m) | 2 | 2 | 2 | 2 | 2 |
外形尺寸(mm) | 1700×900×1000 | 1700×900×1000 | 1700×900×1000 | 1700×900×1000 | |
油箱容积(L) | 45 | 45 | 45 | 45 | 45 |
整机重量（Kg） | 480 | 500 | 520 | 530 | 550 |
结构及工作原理

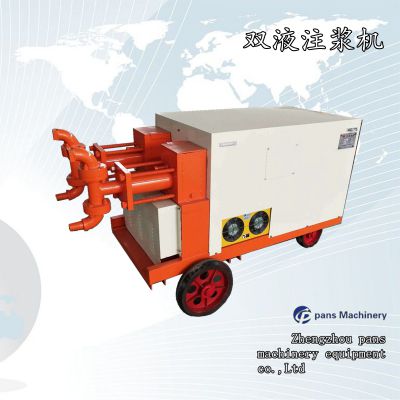

双液注浆泵的结构主要由电动机驱动系统、液压传动系统、料缸泵送系统、散热系统、电器系统、机架系统等组成。
主机工作原理为电动机带动齿轮泵产生压力油，经油管泵入溢流阀（溢流阀调整压力为8 MPa，出厂时已设定），溢流阀产生的稳定压力油从油管进入换向阀孔位P，分别从A、B两孔位经油管（二）与液压缸相连，两个液压缸由油管相串联后在油压作用下推动活塞及推杆动作，当推杆向左运动到限定的行程时，撞板会与定位块相触，这时定位块会带动换向阀的操作手柄动作，改变液压油的传动方向，从而使活塞进行往复运动，当活塞返回时，下钢球打开，上钢球封闭，浆液随进浆口吸入泵头及料缸内，当活塞进入时，上钢球打开，下钢球封闭，浆液由出浆口排出， 换向阀的T位出油孔经油管与风冷器相连，风冷器使油液温度降低后经回油管回流到油箱，断路器为整机电器提供，从而使注浆泵能稳定工作。
